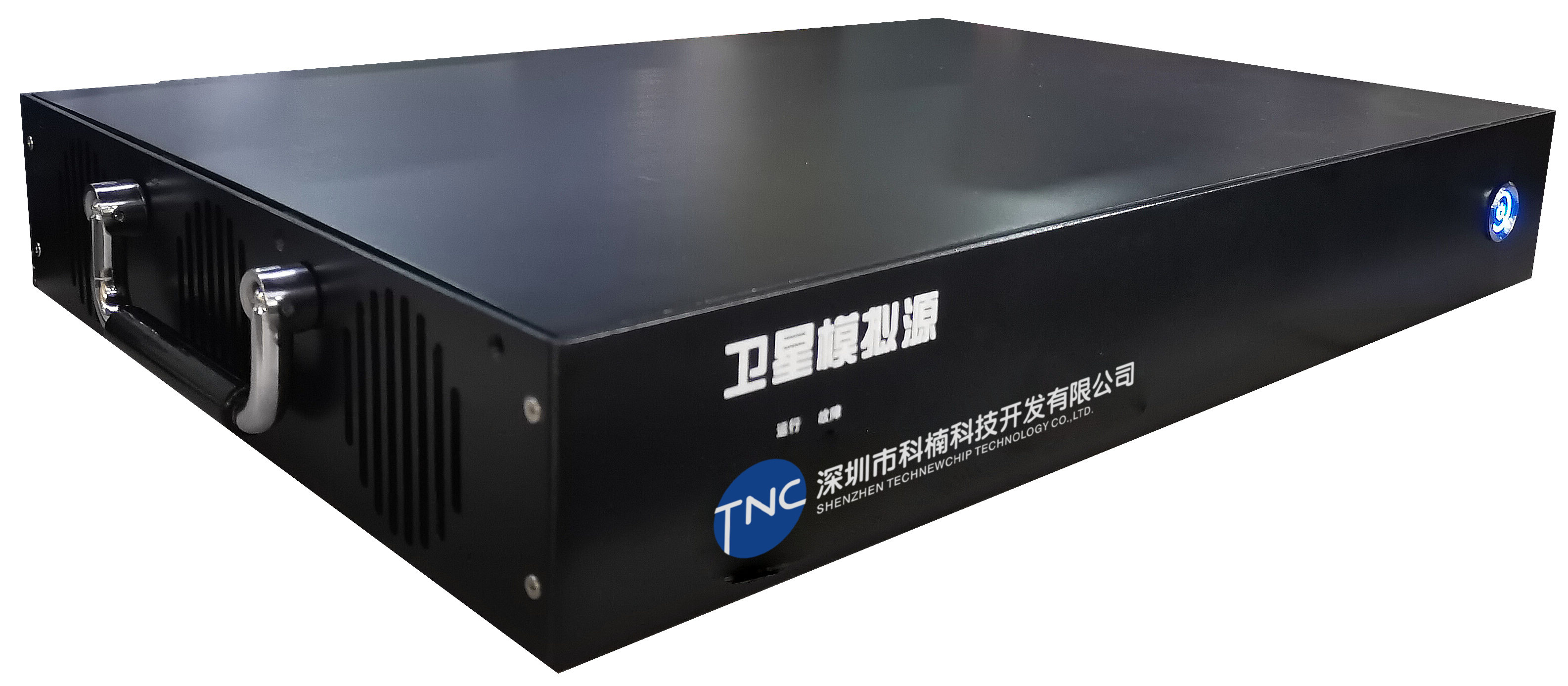

衛星模擬源
2路獨立450Mbps/通道，速率可配置
QPSK調制方式，并可擴展其它調制方式
PN碼、遞增數、真實數據等多種數據源可選
一體化設計，體積小
產品簡介
衛星模擬源設備用于衛星下行數傳系統和地面接收系統的對接試驗、以及對接收站天線性能和數據接收解調性能進行檢驗，保證衛星地面接收站能夠正確獲取衛星下傳的數據。設備采用一體化設計，高度1U，便于攜帶。計算機上運行上位機監控軟件，通過網口對設備進行監控和數據導入，使用便捷。
2路獨立調制通道；
速率達450Mbps/通道，速率可配置；
QPSK調制方式，并可擴展其它調制方式；
PN碼、遞增數、真實數據等多種數據源可選；
支持多普勒模擬；
一體化設計，體積??；
采用220V供電，無需外接適配器；

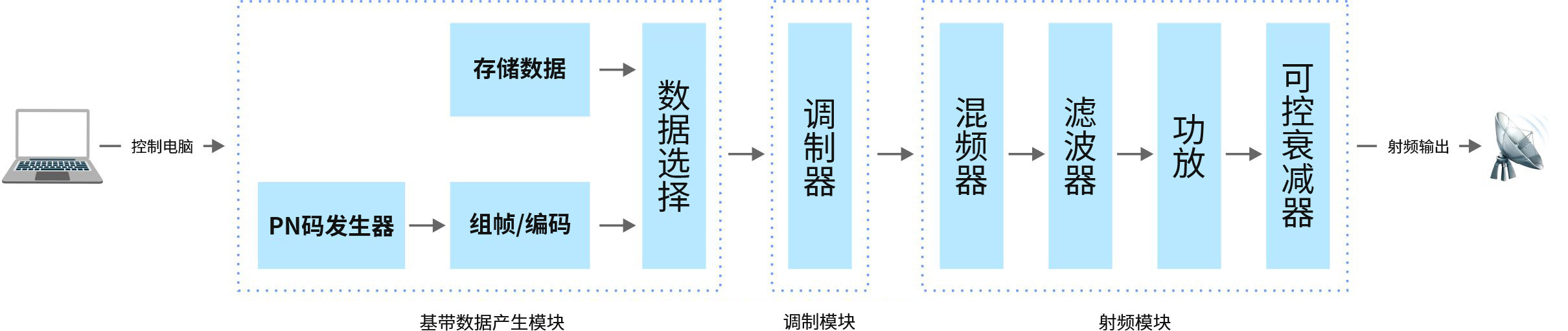

產品框架
產品參數
1.1.1 基帶源指標
l 通道數: 2 路
l 碼率：數傳總碼率R=20/40/60/160/300/450Mbps
l 數據輸入接口：筆記本數據導入（USB/網口）
l 數據格式
l 幀格式發生器的數據格式包括衛星數傳所有下傳數據類型，格式一致、偽碼類型一致、加擾位置相同。
l 具備PN15輸出。
1.1.2 調制器指標
l 通道數量：2
l 本振頻率穩定度：1′10-9/0.1s
l 調制方式：QPSK平衡調制(差分編碼)
l 雜波抑制：優于50dB
l 諧波抑制：優于40dB
l 輸出功率：優于20dBm
l 輸出可調范圍：≥10dB
l 射頻輸出接口：N型，50Ω
l 支持多普勒模擬
